機床系列
可調多軸鉆床
詳細信息
：

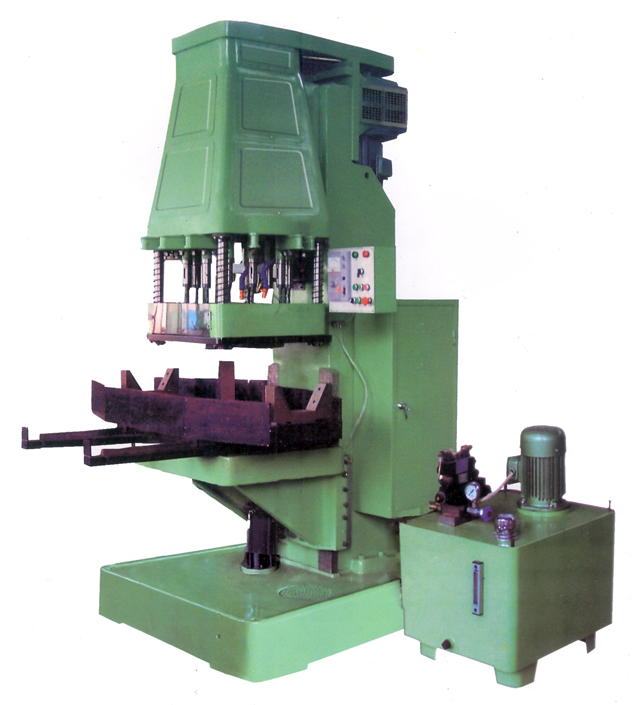

可調多軸鉆床
| 型號規格 | KZ2-B5-8 | KZ2-B5-10 | KZ2-B5-12 | KZ2-B5-14 | KZ2-B5-16 | KZ2-B6-14 | KZ2-B6-16 | KZ2-B6-18 | KZ2-B6-20 |
| 主軸數 | 8 | 10 | 12 | 14 | 16 | 14 | 16 | 18 | 20 |
| 主軸錐孔 | 莫氏三號 |
莫氏三號 |
莫氏三號 |
莫氏三號 |
莫氏二號 | 莫氏三號 | 莫氏三號 | 莫氏二號 | 莫氏二號 |
| 最大鉆孔直徑 |
鑄鐵Φ30 鋼Φ27 |
鑄鐵Φ28 鋼Φ26 |
鑄鐵Φ26 鋼Φ23 |
鑄鐵Φ24 鋼Φ21 |
鑄鐵Φ22 鋼Φ18 |
鑄鐵Φ26 鋼Φ24 |
鑄鐵Φ24 鋼Φ22 |
鑄鐵Φ23 鋼Φ21 |
鑄鐵Φ21 鋼Φ18 |
| 加工范圍 | Φ380-Φ460 | Φ380-Φ460 | Φ380-Φ460 | Φ380-Φ460 | Φ380-Φ460 | Φ380-Φ460 | Φ380-Φ460 | Φ380-Φ460 | Φ380-Φ460 |
| 900X150 | 900X150 | 900X150 | 900X150 | 900X150 | 900X150 | 900X150 | 900X150 | 900X150 | |
| 主軸端面到工作臺距離 |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
| 工作臺面 | 800X680 | 800X680 | 800X680 | 800X680 | 800X680 | 800X680 | 800X680 | 800X680 | 800X680 |
| 中心軸軸心線至導軌距離 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 |
|
主軸轉速（r/min） (無級調速) |
200-400r/min | 200-400r/min | 200-400r/min | 200-400r/min | 200-400r/min | 200-400r/min | 200-400r/min | 200-400r/min | 200-400r/min |
| 工作總送進行程 | （300）180 | （300）180 | （300）180 | （300）180 | （300）180 | （300）180 | （300）180 | （300）180 | （300）180 |
| 送進運動 |
液壓驅動 無級調速 |
液壓驅動 無級調速 |
液壓驅動 無級調速 |
液壓驅動 無級調速 |
液壓驅動 無級調速 |
液壓驅動 無級調速 |
液壓驅動 無級調速 |
液壓驅動 無級調速 |
液壓驅動 無級調速 |
| 工作臺最大送進力kg | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| 主軸間最小距離 | 56（48） | 56（48） | 56（48） | 56（48） | 56（48） | 56（48） | 56（48） | 56（48） | 56（48） |
| 主電動機（KW） |
YCT225-4A 11 |
YCT225-4A 11 |
YCT225-4A 11 |
YCT225-4A 11 |
YCT225-4A 11 |
YCT225-4B 15 |
YCT225-4B 15 |
YCT225-4B 15 |
YCT225-4B 15 |
|
液壓驅動電機 （KW） |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
| 重量液壓站除外 | ~3500 | ~3500 | ~3550 | ~3600 | ~3650 | ~3700 | ~3750 | ~3800 | ~3850 |
|
外形尺寸 （長X寬X高） |
1370X 1020X 2388 （2638） |
1370X 1020X 2388 （2638） |
1370X 1020X 2388 （2638） |
1370X 1020X 2388 （2638） |
1370X 1020X 2388 （2638） |
1370X 1020X 2388 （2638） |
1370X 1020X 2388 （2638） |
1370X 1020X 2388 （2638） |
1370X 1020X 2388 （2638） |
技術參數僅供參考，按供需雙方協議制作。
